Farklı Redüktör Tipleri: Helisel, Konik, Sonsuz, Planet ve Sikloid Redüktörler

Endüstri ve makine dünyasında, redüktörler hayati bir rol oynar. Hız ve tork kontrolü sağlayarak makine bileşenlerinin verimli çalışmasına yardımcı olurlar. Ancak her uygulama için tek bir redüktör tipi yeterli olmayabilir. Bu yüzden, farklı ihtiyaçlara hitap eden çeşitli redüktör tipleri geliştirilmiştir. Bu makalede, en yaygın kullanılan redüktör tiplerini ve bunların çalışma prensiplerini inceleyeceğiz: helisel, konik, sonsuz, planet ve sikloid redüktörler.

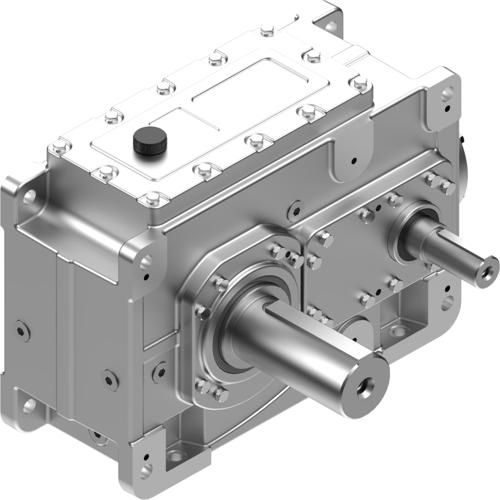

Helisel Redüktörler

Helisel redüktörler, dişlilerin açılı yerleşimi sayesinde yüksek verimlilik ve sessiz çalışma özellikleri ile öne çıkar. Helisel dişlilerin açısı, yüklerin daha yumuşak bir şekilde aktarılmasını sağlar ve bu da daha az aşınma ve gürültü anlamına gelir. Helisel redüktörlerin yaygın olarak kullanıldığı uygulamalar arasında yüksek hız ve düşük ses gerektiren endüstriyel makineler, otomotiv sistemleri ve enerji üretim tesisleri yer alır.

Helisel redüktörlerin çalışma prensibi, dişliler arasındaki açılı yerleşimden kaynaklanır. Dişliler, bir eksen boyunca kademeli olarak birbirine temas eder ve bu da daha dengeli bir güç aktarımı sağlar. Bu tür redüktörler, yüksek hız ve düşük tork gerektiren uygulamalar için idealdir.

Helisel Redüktörlerin Avantajları:

• Yüksek verimlilik
• Sessiz çalışma
• Uzun ömürlü performans
• Yüksek hız kapasitesi

Helisel Redüktörlerin Dezavantajları:

• Düşük tork kapasitesi
• Kompleks yapı nedeniyle maliyetli üretim

Konik Dişli Redüktörler

Konik dişli redüktörler, açılı eksenler arasında güç aktarımı sağlamak için tasarlanmıştır. Bu redüktörler, genellikle 90 derece açılarla yerleştirilmiş giriş ve çıkış millerine sahiptir. Dişlilerin konik yapısı, açısal hareket gerektiren uygulamalarda ideal bir çözüm sunar. Konik redüktörler, özellikle otomotiv endüstrisinde, gemi pervanelerinde ve ağır iş makinelerinde sıkça kullanılır.

Konik redüktörlerin çalışma prensibi, dişlilerin açılı olarak yerleştirilmesine dayanır. Giriş mili dönerken, dişliler bu dönüş hareketini açısal bir hareketle çıkış miline aktarır. Bu sayede, hareketin yönü değiştirilir ve istenilen açıya göre ayarlanabilir.

Konik Dişli Redüktörlerin Avantajları:

• Açısal hareket imkanı
• Yüksek tork kapasitesi
• Sağlam ve dayanıklı yapı

Konik Dişli Redüktörlerin Dezavantajları:

• Yüksek maliyet
• Düşük hız kapasitesi

Sonsuz Dişli Redüktörler

Sonsuz dişli redüktörler, dişli ve vida benzeri bir mekanizma kullanarak yüksek hız oranları sağlayan redüktörlerdir. Bu tür redüktörler, düşük hız ve yüksek tork gerektiren uygulamalar için idealdir. Sonsuz dişli redüktörler, genellikle kaldırma makinelerinde, konveyör sistemlerinde ve ağır yük taşıma uygulamalarında kullanılır.

Sonsuz dişli redüktörlerin çalışma prensibi, bir vida dişlisinin bir tekerlek dişlisiyle etkileşimine dayanır. Bu yapı, büyük hız azaltmaları ve yüksek tork sağlar. Ancak, bu redüktörlerin verimliliği diğer redüktör tiplerine göre daha düşüktür, çünkü dişliler arasında sürtünme artar ve enerji kaybı meydana gelir.

Sonsuz Dişli Redüktörlerin Avantajları:

• Yüksek hız azaltma oranı
• Kompakt tasarım
• Geri dönüşsüz çalışma özelliği (tek yönlü hareket)

Sonsuz Dişli Redüktörlerin Dezavantajları:

• Düşük verimlilik
• Yüksek sürtünme nedeniyle ısınma problemi

Planet Redüktörler

Planet redüktörler, kompakt tasarımları ve yüksek verimlilikleri ile bilinir. Bu tür redüktörler, bir güneş dişlisi etrafında dönen bir veya daha fazla gezegen dişlisinden oluşur. Planet dişliler, halkalı bir dişli içinde hareket eder ve bu yapı, yüklerin dengeli bir şekilde dağıtılmasını sağlar. Planet redüktörler, robotik sistemlerde, otomotiv şanzımanlarında ve rüzgar türbinlerinde yaygın olarak kullanılır.

Planet redüktörlerin çalışma prensibi, gezegen dişlilerinin güneş dişlisi etrafında döndüğü bir mekanizmaya dayanır. Bu yapı, yüksek tork ve hız azaltma oranı sunar. Ayrıca, planet redüktörlerin kompakt yapısı, dar alanlarda kullanım için ideal bir çözüm sunar.

Planet Redüktörlerin Avantajları:

• Yüksek verimlilik
• Kompakt ve hafif tasarım
• Yüksek tork kapasitesi
• Düşük boşluk (backlash)

Planet Redüktörlerin Dezavantajları:

• Kompleks yapı
• Yüksek maliyet

Sikloid Redüktörler

Sikloid redüktörler, hassas ve düşük boşluklu (backlash) uygulamalar için mükemmel bir çözüm sunar. Bu redüktörler, bir sikloid profil üzerinden hareket eden bir disk mekanizması kullanır. Sikloid redüktörler, özellikle robotik ve otomasyon sistemlerinde, CNC makinelerinde ve endüstriyel robot kollarında yaygın olarak tercih edilir.

Sikloid redüktörlerin çalışma prensibi, sikloid profilli bir disk ve dönen eksantrik bir kam üzerinde dönen makaralardan oluşur. Bu yapı, dişliler arasındaki teması en aza indirerek yüksek hassasiyet ve verimlilik sağlar. Ayrıca, sikloid redüktörler, düşük boşluklu yapıları sayesinde hassas hareket kontrolü gerektiren uygulamalarda idealdir.

Sikloid Redüktörlerin Avantajları:

• Yüksek hassasiyet ve düşük boşluk (backlash)
• Yüksek tork kapasitesi
• Kompakt ve dayanıklı yapı
• Uzun ömürlü performans

Sikloid Redüktörlerin Dezavantajları:

• Kompleks yapı ve üretim maliyeti
• Düşük hız kapasitesi

Farklı Redüktör Türlerinin Karşılaştırılması

Farklı redüktör türleri, farklı uygulama ihtiyaçlarına hitap eder. Helisel redüktörler, sessiz ve verimli bir çalışma sağlar, ancak düşük tork kapasitesine sahiptirler. Konik redüktörler, açısal hareket gerektiren uygulamalar için idealdir, ancak maliyetli olabilirler. Sonsuz dişli redüktörler, yüksek hız azaltma oranları sunar, ancak verimlilik açısından dezavantajlıdırlar. Planet redüktörler, kompakt ve yüksek tork kapasitesi sunar, ancak karmaşık yapıları nedeniyle maliyetli olabilirler. Sikloid redüktörler ise yüksek hassasiyet ve tork kapasitesi sunar, ancak düşük hız kapasitesine sahiptirler.

Her redüktör tipi, belirli uygulama gereksinimlerine ve endüstrilere uygun özellikler sunar. Helisel redüktörler, özellikle düşük gürültü ve verimli çalışma gerektiren endüstriyel makinelerde sıkça tercih edilir. Bu redüktörler, yüksek hızlarda bile düzgün çalışma performansı sunar, ancak tork kapasitesinin daha düşük olması, ağır yüklerin taşınması gereken durumlar için ideal olmadığını gösterir.

Konik redüktörler, giriş ve çıkış millerinin açılı olarak yerleştirildiği uygulamalarda kullanılır ve açısal hareket gerektiren durumlar için mükemmeldir. Bu özellikleri sayesinde, konveyör sistemleri ve otomotiv sektöründe yaygın olarak kullanılırlar. Ancak, üretim süreçlerinin daha karmaşık ve maliyetli olması, bu redüktörlerin dezavantajlarından biridir.

Sonsuz dişli redüktörler ise, yüksek hız azaltma oranlarına ihtiyaç duyulan uygulamalarda öne çıkar. Bu redüktörler, özellikle düşük hızda yüksek tork gerektiren yerlerde, örneğin vinçler ve asansör sistemlerinde kullanılır. Ancak, verimlilik açısından diğer redüktör türlerine kıyasla daha düşük performans gösterirler. Enerji kaybı ve ısınma sorunları, uzun süreli kullanımlarda bir dezavantaj oluşturabilir.

Planet redüktörler, kompakt tasarımları ve yüksek tork kapasiteleri ile öne çıkar. Bu özellikleri, özellikle robotik ve otomasyon uygulamalarında popüler hale getirir. Planet dişli sistemleri, yüksek yük kapasitesi ve çok yönlülük sunar, ancak karmaşık yapıları nedeniyle üretim ve bakım maliyetleri daha yüksek olabilir. Yine de, hassas hareket gerektiren uygulamalarda tercih edilen bir çözümdür.

Sikloid redüktörler ise, özellikle yüksek hassasiyet ve tork kapasitesi gerektiren durumlarda öne çıkar. Sikloid redüktörler, titreşimi minimize eden ve neredeyse sıfır boşlukla çalışan bir yapıya sahiptir. Bu nedenle, endüstriyel robotlar, otomatik montaj hatları ve hassas konumlandırma gerektiren uygulamalarda sıkça kullanılırlar. Ancak, bu redüktörler düşük hız kapasiteleri ile bilinirler, bu da onları hızlı hareket gerektiren uygulamalarda sınırlı hale getirir.

Uygulama Alanlarına Göre Redüktör Seçimi

Farklı redüktör türlerinin avantaj ve dezavantajlarını göz önünde bulundurarak, doğru redüktör seçimi yapmak önemlidir. Her uygulamanın kendine özgü ihtiyaçları vardır ve bu ihtiyaçlara en uygun redüktörü seçmek, sistemin verimliliğini ve ömrünü etkileyebilir.

Endüstriyel Üretim: Helisel redüktörler, sessiz ve verimli çalışma avantajlarıyla endüstriyel üretim hatlarında yaygın olarak kullanılır. Düşük bakım gereksinimleri ve uzun ömürleri, bu uygulamalar için ideal olmalarını sağlar.

Otomotiv ve Konveyör Sistemleri: Konik redüktörler, özellikle açısal hareket gerektiren otomotiv ve konveyör sistemlerinde tercih edilir. Yüksek hızda güvenilir performans sunar.

Ağır Yük Taşıma: Sonsuz dişli redüktörler, yüksek tork gerektiren uygulamalarda, özellikle vinçler ve asansör sistemlerinde kullanılır. Yüksek hız azaltma kapasitesi ile ağır yüklerin taşınmasında etkin bir çözüm sunar.

Robotik ve Otomasyon: Planet redüktörler, robotik ve otomasyon sistemlerinde kompakt tasarımları ve yüksek tork kapasiteleri ile öne çıkar. Hassas hareket ve yüksek verimlilik gerektiren uygulamalarda tercih edilirler.

Hassas Kontrol Gerektiren Uygulamalar: Sikloid redüktörler, titreşim ve boşluk sorunlarını minimize eden yapılarıyla, hassas kontrol gerektiren uygulamalarda idealdir. Özellikle robotik kollar ve otomatik montaj hatlarında kullanılırlar.

Farklı redüktör tipleri, farklı endüstriyel ihtiyaçları karşılamak üzere tasarlanmıştır. Helisel, konik, sonsuz, planet ve sikloid redüktörlerin her biri, belirli uygulamalarda öne çıkan avantajlara ve dezavantajlara sahiptir. Doğru redüktör seçimi, sistemin verimliliği, dayanıklılığı ve performansı üzerinde doğrudan etkilidir.

Uygulama alanınıza en uygun redüktör tipini seçmek, uzun vadede maliyetlerinizi düşürebilir ve sisteminizin daha verimli çalışmasını sağlayabilir. Gelecekte, akıllı redüktörlerin yaygınlaşmasıyla birlikte, bu mekanizmaların sunduğu avantajlar daha da artacak ve endüstriyel süreçler daha verimli hale gelecektir.
